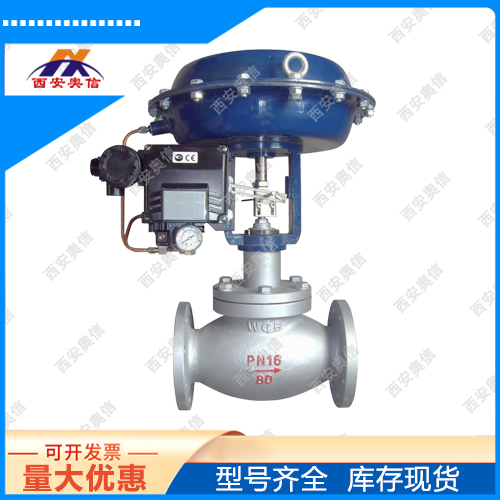

气动薄膜单座调节阀ZMAP-16/DN50 气动调节阀
产品描述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中zui常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
常用型号
ZMAP-16 DN20 ZMAP-16 DN25 ZMAP-16 DN40 ZMAP-16 DN50
ZMAP-16 DN65 ZMAP-16 DN80 ZMAP-16 DN100 ZMAP-16 DN150
ZMAP-16 DN200 ZMAP-16 DN250 ZMAP-16 DN300
特点
单座调节阀：具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。
双座调节阀：具有额定流量系数大，不平衡力小等优点，因而被广泛应用。
执行机构
| 型式 | ZHA/B多弹簧簿膜执行机构 | ||||
| 型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围Kpa | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
