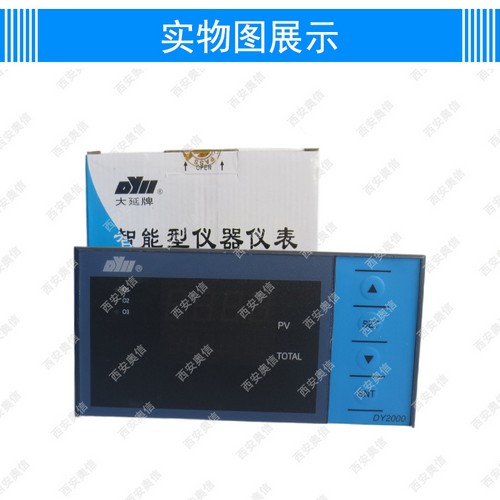

东辉大延牌DY2000(DE)频率表DY21ZE10单屏电流表
产品概述
1．采用了集成度更高的IC芯片和*的SMT表面元件贴装工艺以及的电路屏蔽技术，使产品具有了的抗干扰能力和可靠性，可在十分严酷的电磁干扰环境下长期稳定工作。
2．采用万neng输入设置，使每块仪表仅通过简单快捷的菜单选择，即可实现仪表的各种内部参数如电流比等设置。
3．采用模块化通用电路结构，通过简便的模块组合，即可实现仪表的各种功能变换，通用性和灵活性显著增强。
4．仪表的外形美观大方，并有多种外形结构和尺寸。
5．整机及机芯装配均采用卡入式结构，使维护与装拆十分简便。
6．由交流50/60Hz或直流24V供电
二 主要技术参数
1. 使用条件：环境温度 0～50℃；相对湿度 ≤90％
电源电压 AC:85V～265V 频率50 Hz/60 Hz
2. 基本误差：δ＝±（0.5％F.S+1dig）
3. 输入特性：电压输入阻抗≥240KΩ； 电流输入阻抗≤100mΩ
（用户如对输入阻抗有特殊要求，可定制）
4． 输入范围：电压输入 直接接受交流电压，量程为220V，380V…可由用户指定
电流输入 直接接受负载电流(量程为5A)或电流互感器的电流输出(量程为5A*电
流比)
5. 输出特性：继电器常开触点容量为交流5A/240V或直流5A/24V。
电流信号输出：(0～10)mA或(4～20)mA 负载电阻＜750Ω
电压信号输出：(0～5)V 或(1～5)V 负载电阻＞250kΩ
标准串行通信接口：RS-485，RS-232C，波特率1200-9600bps可设定
6． 功耗：＜5W
型谱代号 | 外形尺寸(W×H×D), mm | 开孔尺寸(W×H),mm |
1 | 160×80×115 | 152+0.63 0×76+0.46 +0 |
2 | 80×160×115 | 76+0.46 +0×152+0.63 0 |
6 | 96×48×112 | 92+0.54 +0×45+0.39 +0 |
8 | 48×96×112 | 45+0.39 +0×92+0.54 +0 |
9 | 96×96×112 | 92+0.54 +0×92+0.54 +0 |
安装结构及重量：装盘和机芯采用全卡入式结构；重量约0.5kg
| 型 谱 | 说 明 | ||||||||
| DY | 大延牌智能型仪表 | ||||||||
| 2 | SMT+开关电源（AC：85V～265V 50/60Hz） | ||||||||
| 1 | 宽×高×深：（160×80×115）mm | ||||||||
| 2 | （80×160×115）mm | ||||||||
| 6 | （96×48×112）mm | ||||||||
| 8 | （48×96×112）mm | ||||||||
| 9 | （96×96×112）mm | ||||||||
| ZE | 单屏单电量 | ||||||||
| DE | 双屏单电量 | ||||||||
| 0 | 无输出 | ||||||||
| 1 | 报警（O2）+报警（O3） | ||||||||
| 2 | 上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4） | ||||||||
| 3 | 报警（O2）+报警（O3）+（4～20）mA变送输出（O4） | ||||||||
| 4 | 报警（O2）+报警（O3）+（1～5）V变送输出（O4） | ||||||||
| 5 | 通讯（O1）+报警（O2）+报警（O3） | ||||||||
| 6 | 通讯（O1）+报警（O2）+报警（O3）+下限报警（O4） | ||||||||
| 7 | 通讯（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4） | ||||||||
| 8 | 通讯（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4） | ||||||||
| 9 | 用户特殊要求的输出 * | ||||||||
| 0 | 电流表 | ||||||||
| 1 | 电压表 | ||||||||
| 2 | 功率表 | ||||||||
| 3 | 功率因数表 | ||||||||
| 9 | 用户特殊要求的输入 | ||||||||
| 缺省为220VAC供电 | |||||||||
| D | 24VDC供电 | ||||||||
| 缺省为不带串行通讯接口 | |||||||||
| 2 | RS232串行通讯接口 | ||||||||
| 4 | RS485串行通讯接口（带隔离） | ||||||||
| M | Modbus协议 | ||||||||
